Cum am reparat mașina noastră de frământat spartă (și ce am învățat)

Răspunsul scurt: Un rupt Framantator Este reparabil - dacă știți unde să căutați

Când mașina noastră de frământat s-a defectat la mijlocul lotului, prima reacție a fost panică. Aveam material în cameră, un termen limită de producție și absolut nicio idee dacă ne uităm la o remediere de 20 de minute sau la o așteptare de două săptămâni pentru piese. S-a dovedit a fi nici unul. Cele mai multe defecțiuni ale frământării se împart în trei categorii: uzură mecanică, defecțiuni electrice și probleme legate de operator. — iar majoritatea poate fi rezolvată la fața locului fără a trimite întreaga unitate înapoi la producător.

Acest articol prezintă exact ce s-a întâmplat cu mașina noastră, cum l-am diagnosticat, ce a implicat reparația și ce am schimbat ulterior pentru a preveni să se repete. Dacă frământatul este oprit acum, începeți cu secțiunea de diagnosticare. Dacă citiți acest lucru înainte de a apărea probleme, tabelul de întreținere de la sfârșit merită timpul dvs.

Ce s-a întâmplat: Cum s-a stricat mașina noastră de frământat

A început cu zgomot. Aproximativ patruzeci de minute într-un ciclu de amestecare standard, frământatul a început să producă un sunet de măcinare ritmic - nu un bubuitură catastrofală, doar un ton scăzut și persistent metal pe metal, care nu era acolo cu o zi înainte. Am oprit lotul, am curățat materialul cât de bine am putut și am oprit alimentarea.

La inspecția vizuală, nimic nu părea în mod evident greșit. Palele rotorului erau intacte. Pereții camerei nu aveau crăpături vizibile. Cureaua de transmisie era sub tensiune normală. Dar când am încercat să repornim, motorul a mers, dar rotoarele nu s-au întors. Cutia de viteze se gripase.

Acesta este de fapt unul dintre cele mai frecvente moduri de eșec în frământatoarele interne utilizate pentru amestecarea cauciucului și a polimerului. Cutia de viteze dintr-un frământat se află între motor și arborii rotorului, reducând viteza și multiplicând cuplul. Când lubrifierea eșuează - fie pentru că nivelul uleiului a scăzut, uleiul s-a degradat, fie că o etanșare a lăsat să intre contaminanți - angrenajele încep să funcționeze metal pe metal. Dacă îl prinzi devreme, primești un zgomot de măcinat. Dacă ratezi asta, primești o unitate confiscată.

În cazul nostru, o garnitură de arbore uzată a permis prafului fin de cauciuc să migreze în cutia de viteze timp de câteva luni. Uleiul se contaminase și își pierduse vâscozitatea. Nu l-am prins pentru că verificările noastre de întreținere nu se uitau la starea uleiului, ci doar la nivelul uleiului. Această distincție contează și este ceva ce am schimbat imediat după reparație.

Diagnosticarea unei eșecuri a frământării: de unde să începeți

Dacă mașina dvs. de frământat nu mai funcționează sau se comportă anormal, rezistați tentației de a o reporni în mod repetat. Așa problemele minore devin majore. În schimb, lucrează printr-un diagnostic structurat înainte de a atinge orice altceva.

Pasul 1 — Caracterizați simptomul

Natura eșecului vă spune multe despre cauză. Utilizați următoarele ca cadru de pornire:

• Motorul merge, rotoarele nu se mișcă: Probabil o defecțiune a cutiei de viteze, a cuplajului sau a cheii/canelului cheie
• Motorul nu porneste: Verificați alimentarea electrică, releul de suprasarcină, întreruperea termică sau codurile de eroare VFD
• Rotoarele se rotesc, dar amestecarea este slabă: Palete rotorului uzate, joc incorect sau problemă de control al temperaturii
• Zgomot neobișnuit în timpul funcționării: Uzură lagărului, obiect străin în cameră sau defecțiune a lubrifierii
• Supraîncălzire: Canale de răcire blocate, senzor de temperatură defect sau frecare excesivă în trenul de transmisie
• Scurgeri de material din garnituri: Garnituri de vârf uzate sau garnituri de capăt ale rotorului, necesitând de obicei înlocuire programată

Pasul 2 — Verificați mai întâi partea electrică

Defecțiunile electrice sunt adesea mai ușor și mai ieftin de remediat decât cele mecanice, așa că excludeți-le mai întâi. Verificați tensiunea de intrare la toate cele trei faze - un frământat care funcționează în două faze va supraîncălzi motorul și va bloca sub sarcină. Verificați setarea releului de suprasarcină și comparați-o cu curentul de pe plăcuța de identificare a motorului. Căutați coduri de eroare pe variatorul de frecvență dacă mașina folosește unul. În multe cazuri, ceea ce arată ca o defecțiune mecanică este de fapt un dispozitiv de protecție declanșat care se resetează prin apăsarea unui buton.

Pasul 3 — Inspectați trenul de rulare

Cu puterea izolată și blocată, încercați manual să rotiți arborii rotorului. La majoritatea frământatoarelor, puteți utiliza o bară de rotire sau o priză la capătul arborelui rotorului. Dacă arborii nu se mișcă, problema este în cutia de viteze sau rotoarele în sine sunt blocate - posibil din cauza materialului întărit din interiorul camerei. Dacă arborii se rotesc liber, dar motorul nu îi antrenează, problema este cuplajul dintre motor și cutia de viteze.

Pasul 4 — Verificați lubrifierea

Scoateți o probă de ulei de cutie de viteze. Ar trebui să fie relativ limpede sau de culoarea chihlimbarului, în funcție de tipul de lubrifiant. Dacă uleiul este negru, lăptos sau are particule vizibile, problema este contaminarea — nu doar nivel scăzut. Uleiul lăptos înseamnă pătrunderea apei. Uleiul negru cu particule metalice înseamnă uzura angrenajului. Uleiul întunecat, vâscos, cu particule de cauciuc înseamnă defecțiunea etanșării, ceea ce am găsit.

Reparația: Ce am făcut de fapt pentru a repara frământatul

Odată ce am confirmat că problema era cutia de viteze, procesul de reparație s-a împărțit în cinci etape. Întreaga lucrare a durat aproximativ trei zile, inclusiv achiziționarea de piese, care este la capătul mai rapid pentru lucrul cu cutia de viteze - în principal pentru că am avut o relație rezonabilă cu un furnizor industrial local care avea etanșarea arborelui în stoc.

Etapa 1 — Eliberați camera

Înainte de orice lucrare mecanică, camera de amestec a trebuit să fie curățată. Am fost norocoși – materialul nu se întărise complet și încă putea fi îndepărtat manual cu căldură aplicată pe pereții camerei. În cazurile în care materialul s-a întărit complet, îndepărtarea poate dura mai mult decât reparația efectivă. Acesta este unul dintre motivele pentru care acționarea rapidă atunci când observați pentru prima dată simptomele dă roade.

Etapa 2 — Scurgeți și spălați cutia de viteze

Am golit complet uleiul contaminat, apoi am spălat cutia de viteze cu un lichid de spălare ușor pentru a îndepărta nămolul și particulele reziduale. Acest pas este adesea omis atunci când oamenii se grăbesc să revină și să funcționeze, iar omiterea lui înseamnă că puneți ulei proaspăt într-un mediu contaminat. Nămolul va degrada uleiul nou în câteva săptămâni.

Etapa 3 — Înlocuiți etanșarea arborelui defect

Garnitura uzată a arborelui rotorului a fost cauza principală. Aceste etanșări se află între camera de frământare și carcasa cutiei de viteze, împiedicând migrarea materialului de proces în sistemul de lubrifiere. Pe mașina noastră, etanșarea este o etanșare radială de tip buză cu o suprafață de rulare din PTFE. Originalul fusese în serviciu pentru aproximativ 4.200 de ore — producătorul recomandă inspecția la 3.000 de ore și înlocuirea la 5.000 sau la orice semn de uzură, oricare dintre acestea survine primul. Eram în intervalul pe hârtie, dar condițiile de funcționare — compus abraziv, temperatură ridicată — au accelerat uzura.

Înlocuirea sigiliului pe un frământat intern nu este banală. Arborele rotorului trebuie retras parțial pentru a avea acces la carcasa etanșării, ceea ce înseamnă deconectarea cuplajului și susținerea corectă a arborelui. Am folosit punctele de ridicare de întreținere proprii ale mașinii și un suport pentru arbore împrumutat de la o fabrică învecinată. Încercarea acestui lucru fără un suport adecvat al arborelui riscă deteriorarea carcasei lagărului.

Etapa 4 — Inspectați și reasamblați

Cu arborele parțial scos, am profitat de ocazie pentru a inspecta rulmentul rotorului. A arătat semne timpurii de înclinare a rasei interioare - nu este încă critică, dar a fost remarcată. L-am înregistrat în jurnalul de întreținere și l-am semnalat pentru înlocuire la următoarea oprire planificată. Angrenajele în sine, în ciuda contaminării cu ulei, nu au prezentat niciun scor în afara tiparelor normale de uzură. Acest lucru s-a întâmplat în parte pentru că am prins problema înainte ca mașina să funcționeze suficient de mult pentru a cauza deteriorarea angrenajului.

Etapa 5 — Reumplere, rulare și verificare

Am reumplut cutia de viteze cu ulei de transmisie specificat de producător – ISO VG 220 în cazul nostru – până la marcajul de nivel corect. Apoi am rulat frământatul descărcat timp de 30 de minute în timp ce monitorizăm temperatura cutiei de viteze și ascultăm sunete anormale. Temperatura s-a stabilizat la 52°C, ceea ce este în intervalul normal de funcționare. Apoi am rulat un lot de testare la 60% din greutatea normală de umplere înainte de a reveni la producția completă.

Puncte obișnuite de defecțiune a frământului și ce le cauzează

Problema noastră de contaminare a cutiei de viteze nu este unică. După ce a vorbit cu inginerii de întreținere la mai multe alte operațiuni de combinare, a apărut un model clar de moduri de defecțiuni comune. Tabelul de mai jos rezumă problemele cel mai frecvent raportate cu frământatoarele interne, cauzele lor tipice și ceea ce implică de obicei reparația.

Ceea ce iese în evidență în acest tabel este că fiecare mod de defecțiune listat poate fi prevenit fie complet, fie parțial . Niciunul dintre ele nu este acte aleatorii ale soartei mecanice. Toate au precursori - semne care apar înainte ca mașina să se oprească - și majoritatea pot fi prinse de un program de întreținere care depășește simpla inspecție vizuală.

Înțelegerea frământării interne: de ce se defectează așa cum o face

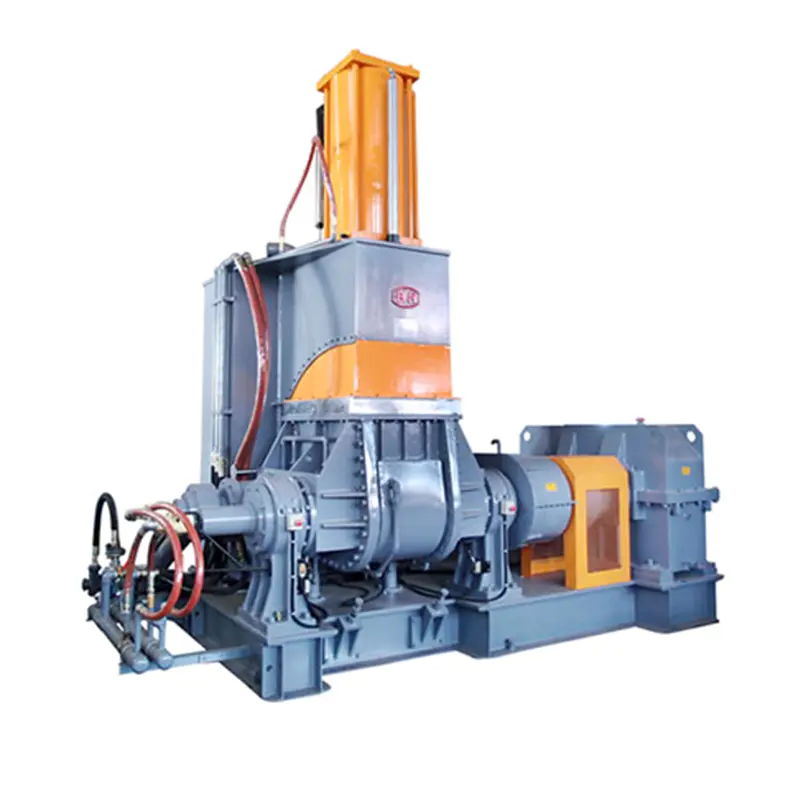

Pentru a menține un frământat în mod corespunzător, ajută la înțelegerea ce face de fapt mașina și de ce acest lucru pune anumite componente sub stres. Un frământător intern - numit uneori mixer de tip Banbury sau pur și simplu o mașină de frământat - funcționează prin rotirea a două rotoare interconectate în interiorul unei camere de amestecare etanșă. Materialul este încărcat printr-un berbec superior, comprimat, forfecat între paletele rotorului și pereții camerei și omogenizat progresiv.

Forțele implicate sunt substanțiale. Un frământător de producție care amestecă compus de cauciuc umplut cu negru de fum ar putea funcționa la cupluri care depășesc 50.000 Nm pe arborii rotorului. Acea sarcină trece direct prin cutia de viteze. Cutia de viteze de pe un frământat nu este o unitate ușoară - este o roată dințată industrială grea, elicoidă sau cilindrică, cu roți dințate mari, călite în carcasă - dar încă are limite, iar acele limite sunt definite de calitatea lubrifierii, starea rulmentului și integritatea etanșării.

Mediul termic adaugă un alt strat de stres. Framantatoarele functioneaza de obicei la temperaturi ale camerei intre 60°C si 180°C, in functie de compus. Unele procese merg mai sus. Căldura pătrunde în structura mașinii, afectează materialele de etanșare și accelerează degradarea lubrifiantului. Un ulei de cutie de viteze care este evaluat pentru 5.000 de ore la 60°C se poate degrada în 2.500 de ore dacă temperaturile ambientale din jurul cutiei de viteze sunt în mod constant de 90°C.

Sistemul de etanșare este puntea dintre mediul de proces contaminat și la temperatură ridicată și sistemul de antrenare curat și lubrifiat. Când funcționează, nu te gândești niciodată la asta. Când eșuează, cutia de viteze urmează la scurt timp după aceea.

Ce am schimbat după defecțiune

Punerea în funcțiune a frământului din nou a fost primul pas. A se asigura că nu se defectează din nou la fel a fost pasul doi. Am făcut patru modificări specifice abordării noastre de întreținere, niciuna dintre acestea nu a necesitat investiții semnificative.

Monitorizarea stării uleiului în loc de monitorizarea nivelului

Am adăugat o verificare simplă a stării uleiului la rutina de întreținere săptămânală. Aceasta implică extragerea unui eșantion mic din punctul de scurgere al cutiei de viteze și efectuarea unei verificări vizuale - culoare, claritate, prezență de particule sau spumă. Durează aproximativ cinci minute. De asemenea, trimitem o probă pentru analiză de laborator la fiecare șase luni. Testul de laborator costă aproximativ 80 EUR per probă și ne spune vâscozitatea, nivelul de contaminare și starea de oxidare. Aceasta este o asigurare ieftină împotriva unei refaceri a cutiei de viteze de 15.000 de euro.

Interval redus de înlocuire a etanșării pentru condițiile noastre

Am urmat intervalul standard al producătorului de 5.000 de ore pentru înlocuirea etanșării arborelui. După defecțiune, am vorbit cu echipa de service a OEM și am aflat că pentru compușii cu încărcare mare de umplutură - care descrie cea mai mare parte a ceea ce rulăm - ei recomandă reducerea acesteia la 3.000 de ore. Ne-am actualizat programul de întreținere în consecință. Sigiliile în sine costă în jur de 120 de euro fiecare. Înlocuirea lor proactivă reprezintă o fracțiune din costul unei defecțiuni a cutiei de viteze indusă de contaminare.

Tendința temperaturii la cutia de viteze

Am adăugat o verificare ieftină a termometrului cu infraroșu la rundele zilnice ale operatorului. Temperatura suprafeței cutiei de viteze este înregistrată în fiecare dimineață. Linia noastră de bază în funcționare normală este 48–55°C. Dacă depășește 65°C fără o explicație evidentă (cum ar fi o zi ambientală neobișnuit de caldă), asta declanșează o investigație înainte de a deveni un eșec. Acest tip de tendință simplă prinde problemele de lubrifiere devreme - un lubrifiant care se degrada își pierde eficiența termică și cutia de viteze funcționează mai fierbinte.

Stocare pentru piese de schimb pentru framantator

Unul dintre lucrurile care ne-au prelungit timpul de nefuncționare a fost așteptarea etanșării arborelui. Acum păstrăm pe raft un set de garnituri pentru vârful rotorului, o garnitură de arbore per rotor și un element de cuplare a motorului. Valoarea totală a pieselor este sub 500 EUR. Piesele ocupă un spațiu mic pe raft. Dar să le avem la dispoziție înseamnă că, dacă mâine s-ar întâmpla același eșec, ne-am reveni într-o zi în loc de trei.

Program de întreținere preventivă pentru o mașină de frământat

Pe baza experienței noastre și a conversațiilor cu alți operatori, următorul program reprezintă o bază practică pentru menținerea unui frământat intern în utilizare continuă în producție. Ajustați intervalele în funcție de tipul compusului, orele de funcționare pe zi și condițiile de mediu.

Când să apelați la un specialist în loc să o rezolvați singur

Nu orice reparație a frământării este în domeniul de aplicare a întreținerii interne. Să știi unde se află acea linie te poate scuti de la agravarea problemei.

Lucrările interne sunt, în general, adecvate pentru: înlocuirea etanșării în cazul în care procedura este documentată, schimbarea uleiului și monitorizarea stării, înlocuirea elementului de cuplare, diagnosticarea defecțiunilor electrice și inspecția de bază a rotorului cu camera deschisă.

Este recomandată implicarea unui specialist pentru: dezasamblarea cutiei de viteze și inspecția angrenajului dincolo de prelevarea de probe de ulei, îndepărtarea rotorului și înlocuirea rulmenților, inspecția pereților camerei pentru uzură sau fisurare, măsurarea și corectarea alinierii după înlocuirea componentelor majore și orice situație în care modul de defecțiune este neclar după o diagnoză amănunțită la fața locului.

Unii producatori de framantatoare ofera contracte de service care includ inspectii periodice de specialitate. Acestea pot merita costul pentru mașinile care rulează trei schimburi în producție continuă, în care timpul de oprire neplanificat este foarte costisitor. Pentru mașinile care rulează un singur schimb cu ferestre planificate de întreținere săptămânală, un program puternic intern este de obicei suficient.

Un lucru demn de remarcat: dacă mașina dvs. este în afara garanției și trebuie să alegeți între o reparație majoră și o înlocuire, obțineți o evaluare adecvată înainte de a decide. Un frământător bine întreținut poate funcționa în mod fiabil timp de 20-30 de ani. O mașină care a fost neglijată și care a acumulat probleme în cutia de viteze, rulmenți și sistemul de rotor simultan ar putea costa mai mult de reparat decât merită - dar această evaluare trebuie făcută de cineva care a privit efectiv mașina, nu estimată de la distanță.

Lecții din defecțiunea frământatorului nostru - Rezumat

Trecerea prin procesul de defecțiune și reparare nu a fost plăcută, dar a produs claritate cu privire la ceea ce făceam greșit și ce trebuia schimbat. Dacă există o versiune scurtă a tuturor celor de mai sus, aceasta este:

• Verificarea nivelului uleiului nu este același lucru cu verificarea stării uleiului - atât contează, cât și starea contează mai mult
• Intervalele de înlocuire a garniturii de la producător sunt pentru condiții standard; compușii agresivi sau temperaturile ridicate garantează intervale mai scurte
• Tendința temperaturii surprinde problemele în curs de dezvoltare înainte ca acestea să devină eșecuri
• Păstrarea unui stoc mic de piese de schimb critice reduce dramatic timpul de nefuncționare atunci când ceva nu merge bine
• Acționarea asupra semnelor de avertizare timpurie - zgomot, creșterea temperaturii, scurgeri vizuale - este întotdeauna mai ieftină decât așteptarea unei defecțiuni complete

Framantatorul functioneaza acum sapte luni de la reparatie fara alte probleme. Modificările de întreținere pe care le-am făcut nu sunt complicate sau costisitoare. Sunt pur și simplu mai amănunțite decât ceea ce făceam noi înainte – și, retrospectiv, decalajul dintre „minuțios” și „adecvat” a fost locul în care problema a trăit tot timpul.
