Aplicații ale mașinilor de frământat cauciuc în prelucrarea compusului de cablu

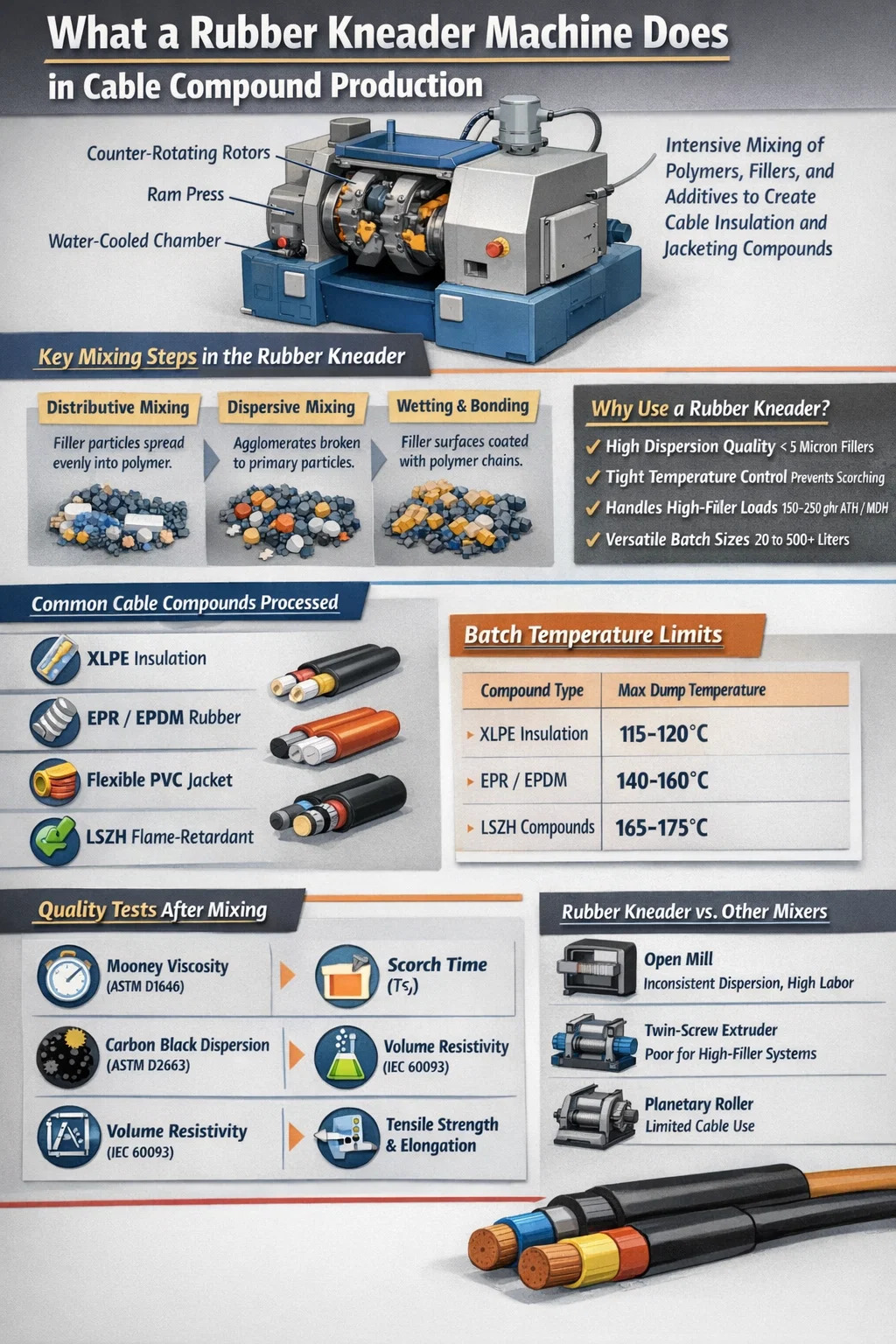

Ce a Framantator de cauciuc Mașina funcționează de fapt în producția de compuși de cablu

O mașină de frământat de cauciuc - numită și malaxor intern sau frământător de dispersie - este echipamentul de amestecare de bază folosit pentru a transforma materialele de bază din cauciuc brut sau polimer în compuși de cablu finiți gata de extrudare. În fabricarea cablurilor, compusul trebuie să îndeplinească cerințe stricte electrice, mecanice și termice. Frământatul de cauciuc realizează acest lucru prin aplicarea unei tensiuni intense de forfecare, compresie și căldură pentru a amesteca elastomeri, materiale de umplutură, plastifianți, antioxidanți, retardanți de flacără și agenți de vulcanizare într-o masă uniformă, procesabilă.

Raspunsul direct: o mașină de frământat de cauciuc este indispensabilă în procesarea compusului de cablu, deoarece nicio altă tehnologie de amestecare în loturi nu oferă aceeași combinație de calitate a dispersiei, control termic și capacitate de debit pentru sistemele elastomerice de înaltă vâscozitate. Amestecarea la moară deschisă nu se poate potrivi cu mediul de amestecare închis și controlat. Mixerelor continue cu două șuruburi le lipsește flexibilitatea pentru producția pe tiraje scurte, cu mai multe rețete, tipică instalațiilor compuse prin cablu.

Compușii pentru izolarea cablurilor și învelișul conțin de obicei 15 până la 30 de ingrediente individuale. Obținerea fiecărui ingredient - în special negru de fum, silice și materiale de umplutură ignifugă - dispersate la un nivel de particule primare sub 5 microni determină în mod direct dacă cablul finit trece testele de rezistență dielectrică, testele de îmbătrânire și standardele de propagare a flăcării, cum ar fi IEC 60332 sau UL 1666. suprafețe de umplutură umedă cu lanțuri polimerice, o sarcină pe care abordările mai simple de amestecare pur și simplu nu o pot îndeplini în mod constant.

Tipuri de compuși de cabluri de bază procesate cu un frământat de cauciuc

Producătorii de cabluri lucrează cu o gamă largă de familii de compuși elastomerici și termoplastic-elastomeri. Fiecare pune cerințe diferite asupra echipamentului de amestecare, iar frământatul de cauciuc le gestionează pe toate în mod obișnuit.

Compuși de izolație pe bază de XLPE și PE

Compușii din polietilenă reticulabilă (XLPE) pentru cablurile de alimentare de medie și înaltă tensiune necesită medii de amestecare extrem de curate și un management precis al temperaturii. Agenții de reticulare cu peroxid încep să se descompună peste 120°C, astfel încât frământatul de cauciuc trebuie să mențină temperaturile lotului sub acest prag în timpul încorporării. Sistemele moderne de frământare răcite cu apă realizează temperaturi ale suprafeței rotorului stabile în intervalul de ± 3°C, prevenind arderea prematură, obținând totodată o dispersie completă a umpluturii în loturi de la 50 la 500 de litri.

Compuși de izolare EPR și EPDM

Compușii cauciuc etilen-propilenă (EPR) și etilenă-propilen-dienă monomer (EPDM) sunt utilizați pe scară largă pentru cablurile de medie tensiune (1 kV până la 35 kV) și cablurile miniere datorită proprietăților lor electrice excelente și rezistenței la ozon. Acești compuși conțin în mod obișnuit 60 până la 100 de părți la suta de cauciuc (phr) de argilă calcinată sau silice tratată, necesitând viteze mari ale vârfului rotorului - adesea 40 până la 60 rpm - și cicluri de amestecare extinse de 8 până la 14 minute per lot. Un frământat de cauciuc cu un factor de umplere de 0,65 până la 0,75 optimizează munca de forfecare pe aceste sisteme rigide, cu umplere ridicată.

Compus PVC pentru mantale flexibile pentru cabluri

Deși PVC-ul este un termoplastic, compușii flexibili ai mantalei de cablu din PVC care conțin 40 până la 80 phr de plastifiant (de obicei DINP sau DIDP) se comportă reologic ca cauciucul în timpul amestecării și beneficiază enorm de pe urma procesării interne a mixerului. Framantatorul de cauciuc gelatizeaza rapid si uniform rasina PVC cu plastifiant, absorbind stabilizatorii, umpluturile si pigmentii intr-o singura trecere. Acest lucru produce un compus omogen cu o duritate Shore A constantă - de obicei 60 până la 80 - care este esențială pentru cablurile care trebuie să treacă testarea la îndoire la rece la -15°C sau mai puțin.

Compuși din cauciuc siliconic pentru cabluri de temperatură înaltă

Cablurile din cauciuc siliconic evaluate pentru funcționare continuă la 150°C până la 200°C servesc aplicațiilor de încălzire auto, aerospațială și industrială. Guma de polidimetilsiloxan combinată cu silice pirogenă (de obicei 25 până la 45 phr) și agenți de cuplare silan necesită acțiunea de amestecare blândă, dar minuțioasă a unui frământat de cauciuc. Supraamestecarea siliconului rupe lanțurile polimerice și reduce ireversibil vâscozitatea compusului, astfel încât mașinile de frământare utilizate pentru silicon sunt programate cu timpi de ciclu strict controlați și viteze mai mici ale rotorului de 15 până la 30 rpm.

Compuși ignifugă (FR) și cu emisii reduse de halogen (LSZH)

Compușii de cabluri LSZH – obligatorii în instalațiile de căi ferate, metrou, construcții navale și clădiri publice conform standardelor EN 50399 și IEC 60332-3 – conțin 150 până la 250 phr de ignifugă minerali, cum ar fi trihidrat de aluminiu (ATH) sau hidroxid de magneziu (MDH). Aceste încărcări de umplutură ultra-înalte împing limitele oricărui echipament de amestecare. Framantatorul de cauciuc este efectiv singurul mixer discontinuu capabil să încorporeze aceste niveluri de umplutură într-o matrice de elastomer EVA, EBA sau poliolefină, menținând în același timp o reologie acceptabilă a compusului. Modelele de rotoare cu geometrie tangenţială sau intermată sunt selectate special pentru această aplicaţie, cu timpi de ciclu de 10 până la 18 minute şi temperaturi ale lotului menţinute cu grijă sub 170°C pentru a preveni deshidratarea ATH.

Modul în care mașina de frământat de cauciuc gestionează formulările de cablu cu umplutură ridicată

Cea mai mare provocare tehnică în procesarea cablurilor este încorporarea unor volume mari de umplutură solidă - negru de fum pentru straturi semiconductoare, ATH/MDH pentru ignifugare, argilă pentru izolarea EPR - fără a crea aglomerate slab dispersate sau a degrada matricea polimerică. Framantatorul de cauciuc abordeaza acest lucru prin trei mecanisme secventiale:

1. Amestecare distributivă: Rotoarele contrarotative împart și recombină materialul lotului în mod repetat, împrăștiind particule de umplutură în volumul polimerului. Acest lucru se întâmplă în primul rând în primele 2 până la 4 minute ale ciclului de amestecare, când umplutura este încă aglomerată.
2. Amestecarea dispersivă: Pe măsură ce viteza rotorului crește sau presiunea pistonului scade materialul în golul rotorului, tensiunile de forfecare care depășesc rezistența de coeziune a aglomeratelor de umplutură le despart. Aceasta este faza critică pentru obținerea dispersiei de grad dielectric în compușii de izolație.
3. Umidificare și chimie de suprafață: Amestecarea continuă conduce lanțurile de polimeri pe suprafețele de umplutură proaspăt expuse, stabilizând dispersia și prevenind reaglomerarea în timpul prelucrării ulterioare. Agenții de cuplare adăugați în timpul amestecării leagă chimic umplutura de polimer, îmbunătățind permanent performanța mecanică și electrică a compusului.

Pentru un compus tipic LSZH care conține 200 phr MDH într-o matrice EBA, frământatul de cauciuc trebuie să furnizeze o energie specifică de amestecare de 0,10 până la 0,18 kWh/kg pentru a atinge dispersia țintă. Sistemele moderne de control al frământării urmăresc intrarea de energie în timp real și o folosesc ca criteriu final principal - mult mai fiabil decât timpul singur.

Controlul temperaturii în operațiunile de frământare de cauciuc pentru compuși de cabluri

Temperatura este parametrul care cauzează cel mai frecvent defectarea compusului cablului. Prea scăzut, iar materialele de umplutură nu se dispersează; prea mare, iar arderea, degradarea polimerului sau deshidratarea umpluturii distrug lotul. Sistemul de gestionare a temperaturii frământatorului de cauciuc trebuie să gestioneze atât căldura generată de lucrul mecanic, cât și căldura care trebuie îndepărtată pentru a proteja ingredientele sensibile.

Mașinile moderne de frământat cauciuc realizează aceste ferestre de temperatură strânse prin controlul temperaturii pe mai multe zone: pereții camerei de amestecare, arborii rotorului și berbecul sunt controlate independent de temperatură folosind apă sau ulei circulant. Termocuplurile cu infraroșu sau de contact poziționate în mai multe puncte din cameră oferă PLC-ului date în timp real pentru a regla automat debitul de răcire sau viteza rotorului.

Selectarea geometriei rotorului pentru amestecarea compusului de cablu

Rotorul este inima oricărei mașini de frământat de cauciuc, iar alegerea geometriei rotorului afectează profund calitatea compusului în aplicațiile de cablu. Sunt utilizate trei familii de rotoare primare:

Rotoare tangenţiale (neinterconectate)

Rotoarele tangenţiale se rotesc în direcţii opuse fără ca aripile rotorului să treacă unul prin volumele măturate ale celuilalt. Această configurație oferă un volum liber mai mare - factori de umplere de până la 0,80 - și se ocupă de compuși foarte rigizi, cu umplere ridicată, fără vârfuri de cuplu excesive. Pentru compușii LSZH cu umplutură minerală de 200 phr, rotoarele tangențiale sunt în general preferate. Designurile clasice tangenţiale cu 2 aripi şi 4 aripi rămân standard în instalaţiile de cablu din întreaga lume, geometriile cu 4 aripi care oferă o încorporare mai rapidă a materialelor de umplutură pulverulente.

Rotoare care se întrepătrund

Rotoarele care se întrepătrund trec unul prin zona celuilalt, creând un spațiu mult mai strâns al rotorului și generând tensiuni de forfecare mai mari. Acest lucru le face excelente pentru sarcini de amestecare dispersivă - descompunerea aglomeratelor de negru de fum în compuși de cabluri semiconductoare, de exemplu, unde obținerea unei suprafețe netede, fără goluri pe stratul extrudat este esențială pentru performanța cablului de înaltă tensiune. Rotoarele care se întrepătrund tind, de asemenea, să funcționeze mai rece, deoarece schimbă material între rotoare mai eficient, îmbunătățind transferul de căldură. Cu toate acestea, ele sunt mai puțin potrivite pentru formulările LSZH cu umplutură ultra-ridicată din cauza limitărilor de cuplu.

PES (silicon de polietilenă) și profile de rotor specializate

Pentru prelucrarea compusului cablului de silicon, profilele specializate ale rotorului cu forfecare redusă, cu degajări mai mari, previn degradarea mecanică distructivă a gumei de silicon. Unii producători oferă sisteme cu rotoare modulare care permit reconfigurarea unui singur frământat de cauciuc între tipurile de rotoare pe măsură ce amestecul de produse se schimbă - un avantaj operațional semnificativ în fabricile de cabluri care produc mai multe familii de compuși pe același echipament.

Proiectarea ciclului de amestecare și parametrii de proces pentru compuși de cablu

Ciclul de amestecare pentru un compus de cablu într-un frământat de cauciuc nu este o operație simplă „adăugați totul și amestecați”. Secvența și momentul adăugării ingredientelor determină direct calitatea dispersiei și siguranța la ardere. Un ciclu bine conceput pentru un compus de izolație EPR de medie tensiune urmează de obicei această structură:

1. Etapa 1 – Masticația polimerului (0–2 min): Baloții EPR sau EPDM sunt încărcați și berbecul este coborât. Rotoarele funcționează la 30-40 rpm pentru a înmuia și a descompune polimerul, reducând vâscozitatea inițială și pregătind matricea pentru a accepta materiale de umplutură. Temperatura lotului atinge de obicei 80-100°C.
2. Etapa 2 – Încorporarea umpluturii (2–7 min): Argila calcinată, silice și negru de fum (pentru calitățile semiconductoare) sunt adăugate treptat sau dintr-o dată, în funcție de volumul de umplutură. Presiunea pistonului este crescută la 3-5 bari pentru a forța umplutura în polimerul înmuiat. Viteza rotorului poate crește la 50-60 rpm în această fază. Temperatura crește la 120–140°C din cauza frecării.
3. Etapa 3 – Adăugarea de ulei și plastifiant (7–9 min): Uleiurile parafinice sau naftenice și plastifianții sunt injectate prin sisteme de dozare lichide. Acest lucru scade vâscozitatea compusului și distribuie aditivii în întreaga matrice de umplutură-polimer.
4. Etapa 4 – Mătura de răcire (9–11 min): Viteza rotorului este redusă, debitul de apă de răcire este maximizat, iar temperatura lotului este adusă sub 110°C înainte de adăugarea de curative.
5. Etapa 5 – Adăugarea curativă și omogenizarea finală (11–14 min): Se adaugă și se amestecă sistemele de întărire cu sulf sau peroxid, acceleratori și antioxidanți. Punctul final este determinat de aportul specific de energie care atinge valoarea țintă, de obicei 0,12–0,16 kWh/kg pentru acest tip de compus. Lotul este apoi aruncat în moara de descărcare sau în transportorul de dedesubt.

Această abordare în etape previne arderea, asigură o distribuție uniformă a fiecărui ingredient și produce un compus cu o vâscozitate Mooney (ML 1 4 la 100°C) în mod constant în intervalul de ± 3 unități Mooney din specificație - un nivel de consistență lot la lot pe care amestecarea la moară deschisă nu-l poate atinge.

Parametrii de control al calității măsurați după prelucrarea frământării de cauciuc

Fiecare lot care părăsește frământatul de cauciuc trebuie validat înainte de a trece la extrudare. Controlul calității compusului cablurilor implică atât teste reologice, cât și electrice.

• Vâscozitate Mooney (ASTM D1646): Măsoară comportamentul fluxului compus. Vâscozitatea în afara specificațiilor cauzează instabilitate dimensională a extrudarii. Fereastra de specificație tipică: ±5 unități Mooney în jurul valorii țintă.
• Timp de ardere (Ts2, ASTM D2084): Confirmă că nu a avut loc o vulcanizare prematură în timpul amestecării cu frământat. Pentru compușii EPR, Ts2 trebuie să depășească în mod obișnuit 8 minute la 135°C pentru a permite procesarea de extrudare în siguranță.
• Rezistivitate de volum (IEC 60093): Pentru compușii izolatori, rezistivitatea volumului trebuie să depășească 10¹³ Ω·cm la temperatura camerei. Pentru compușii semiconductivi, acesta trebuie să fie în intervalul 1–500 Ω·cm. Calitatea dispersiei din frământat este variabila dominantă care controlează această valoare.
• Dispersie de negru de fum (ASTM D2663): Microscopia optică sau microscopia electronică cu scanare a probelor microtomizate evaluează dispersia pe o scară de la 1 la 5. Gradul 4 sau mai bun (mai puțin de 5% aglomerate nedispersate peste 10 μm) este de obicei necesar pentru izolarea cablurilor de medie tensiune.
• Densitate și conținut de umplutură: Confirmă faptul că umplutura a fost complet încorporată în timpul amestecării la frământat. Abaterea semnificativă a densității de la specificație indică o eroare de amestecare incompletă sau de încărcare a ingredientelor.
• Rezistența la tracțiune și alungirea la rupere (IEC 60811-1): Măsurat pe plăci de testare întărite. Valorile de tracțiune subdimensionate indică o interacțiune slabă polimer-umplutură rezultată din dispersia inadecvată a frământului.

Capacitatea mașinii de frământat de cauciuc și selecția scalei pentru fabricile de cabluri

Mașinile de frământat cauciuc pentru prelucrarea compusului de cabluri sunt disponibile într-o gamă largă de capacități, de la unități de laborator de 0,5 litri până la mașini de producție de 650 de litri sau mai mult. Selectarea dimensiunii corecte a mașinii necesită echilibrarea dimensiunii lotului, a duratei ciclului, a ratei de consum a liniei de extrudare din aval și a strategiei de gestionare a stocurilor.

O fabrică de cablu care rulează două extrudere de 90 mm pentru cablu EPR de medie tensiune la o producție combinată de 600 kg/oră va necesita aproximativ 10 loturi pe oră de la un frământat de 75 de litri care produce loturi de 60 de kg pe ciclu de 6 minute sau 3 loturi pe oră de la un frământat de 200 de litri care produce 130 de loturi pe ciclu de 130 kg. Framantatorul mai mare castiga de obicei la eficienta energetica pe kilogram amestecat, dar unitatea mai mica ofera o schimbare mai rapida a retetei pentru plantele cu o varietate mare de produse.

Automatizare și control al proceselor în sistemele moderne de frământare de cauciuc

Mașina de frământat de cauciuc de astăzi este departe de mixerele controlate manual de acum două decenii. Liniile de frământare complet automatizate pentru producția de compuși de cablu integrează mai multe straturi de control și management al datelor care îmbunătățesc direct consistența compusului și reduc risipa.

Sisteme gravimetrice de dozare a ingredientelor

Buncărele de cântărire automate și pompele de dozare a lichidului alimentează frământatul de cauciuc cu fiecare ingredient până la ±0,1% din greutatea țintă. Acest lucru elimină cea mai mare sursă de variație de la lot la lot în operațiunile de amestecare manuală. Pentru compușii de cabluri în care încărcarea negru de fum trebuie să fie menținută la ±0,5 phr pentru a menține rezistivitate consistentă a volumului în stratul semiconductor, această precizie nu este opțională - este esențială.

Controlul punctului final al amestecării pe bază de energie

În loc să ruleze fiecare lot pentru o perioadă fixă, sistemele moderne de control al frământării calculează energia specifică cumulată (kWh/kg) în timp real și aruncă lotul când este atinsă energia țintă, indiferent dacă durează 10 minute sau 14 minute într-o anumită zi. Această abordare compensează automat temperatura ambientală, variațiile de vâscozitate a materiilor prime și uzura rotorului, oferind o dispersie mai consistentă decât controlul bazat numai pe timp. Studiile din medii industriale au arătat că controlul energiei la punctul final reduce răspândirea vâscozității Mooney cu 30-50% în comparație cu ciclurile de amestecare cu timp fix.

Managementul rețetelor și trasabilitatea

Sistemele SCADA sau MES integrate stochează sute de rețete compuse și înregistrează toți parametrii de proces - profilele de temperatură, viteza rotorului, intrarea de energie, temperatura de descărcare, greutatea lotului - pentru fiecare lot produs. Această trasabilitate a lotului este obligatorie pentru producătorii de cabluri care furnizează cabluri de alimentare de utilitate, unde laboratoarele de testare necesită documentație completă a procesului, alături de rapoartele de testare a cablurilor terminate.

Integrarea extracției de praf și fum

Negrul de fum, MDH, ATH și praful de silice prezintă riscuri grave pentru sănătatea muncii și explozii. Instalațiile de frământare din cauciuc pentru procesarea compușilor de cabluri integrează extracția cu vid în partea superioară, colectarea prafului la nivelul buncărului și sistemele de ventilație a camerei pentru a menține calitatea aerului la locul de muncă în limitele de expunere permise. Aceasta este o zonă în care natura închisă a frământării oferă deja un avantaj față de amestecarea la moară deschisă din perspectiva reținerii prafului.

Probleme obișnuite de procesare în amestecarea frământării compuse prin cablu și cum să le rezolvi

Chiar și cu echipamente bine întreținute și comenzi automate, procesarea compușilor de cabluri cu frământarea de cauciuc întâmpină probleme recurente. Înțelegerea cauzelor fundamentale permite inginerilor de proces să le abordeze sistematic.

Ars în timpul amestecării

Vulcanizarea prematură în interiorul frământării este cel mai costisitor defect de amestecare - un lot întreg de compus trebuie să fie casat și camera curățată, pierzând atât materialul, cât și timpul de producție. Argumentul rezultă de cele mai multe ori din adăugarea întârziată a curativei (adăugarea de substanțe curative în timp ce compusul este prea fierbinte), defecțiunea sistemului de răcire sau viteza excesivă a rotorului în timpul etapei de încorporare curativă. Prevenire: impuneți un control strict al temperaturii (temperatura de descărcare a masterbatch-ului sub 100°C înainte de adăugarea curativă), verificați temperatura apei de răcire și debitul la pornirea schimbului și auditați trimestrial calibrarea senzorului de temperatură a frământării de cauciuc.

Dispersie slabă de negru de fum în compuși semiconductivi

Straturile de cabluri semiconductoare trebuie să aibă negru de fum neted, bine dispersat pentru a preveni concentrarea tensiunilor electrice la ecranul conductorului sau la interfața ecranului de izolație, ceea ce provoacă defecțiunea prematură a cablului la tensiune înaltă. Dispersia slabă în frământat rezultă din aportul insuficient de energie, factorul de umplere incorect sau utilizarea unui grad de negru de fum cu structură excesiv de ridicată (absorbție mare de DBP). Soluțiile includ creșterea aportului de energie specifică, verificarea factorului de umplere între 0,65–0,75 și evaluarea unui grad de negru de fum cu structură inferioară dacă dispersia rămâne inadecvată.

Vâscozitatea lotului inconsecventă

Variația vâscozității Mooney de la un lot la altul de peste ±5 unități cauzează instabilitate de extrudare - variație dimensională a izolației cablului, defecte ale suprafeței pielii de rechin sau fluctuații de presiune a matriței. Cauzele fundamentale includ variația vâscozității materiilor prime (cauciucul natural și EPDM numerele Mooney variază între loturile de baloturi), absorbția incompletă a uleiului sau uzura rotorului care crește spațiul de joc efectiv în timp. Abordați prin înăsprirea limitelor de inspecție a materiei prime de intrare, verificând calibrarea pompei de dozare a uleiului și programând măsurarea uzurii rotorului de frământare de cauciuc la fiecare 3.000 de ore de funcționare.

Aglomerate de umplutură care supraviețuiesc amestecării în compuși LSZH

Cu umplutura minerală de 200 phr, particulele de ATH sau MDH pot forma aglomerate coezive care rezistă dispersării, în special dacă umplutura a absorbit umiditatea. Pre-uscarea ATH sau MDH la 80°C timp de 4-8 ore înainte de încărcarea frământării reduce formarea de aglomerat și poate îmbunătăți rezistivitatea în volum a compusului LSZH finit cu un ordin de mărime. Alternativ, creșterea presiunii pistonului în timpul încorporării umpluturii - de la 3 bar la 5-6 bar - crește efortul de forfecare la compresiune asupra aglomeratelor și accelerează dispersia.

Considerații de eficiență energetică și de mediu în operațiunile de frământare de cauciuc

Mașinile de frământat cauciuc sunt echipamente consumatoare de energie. Un frământat de 250 de litri cu un motor de antrenare principal de 500 kW poate consuma 0,12–0,20 kWh de energie electrică per kilogram de compus produs, în funcție de vâscozitatea compusului și de timpul ciclului. Pentru o instalație compusă prin cablu care produce 5.000 de tone pe an, aceasta se traduce la 600.000 până la 1.000.000 kWh anual - un cost semnificativ de energie electrică și amprentă de carbon.

Mai multe strategii reduc consumul de energie al frământării fără a compromite calitatea compusului:

• Motoare cu viteză variabilă (VSD): Înlocuiți unitățile principale cu viteză fixă cu sisteme VSD, permițând vitezei rotorului să urmeze curba procesului cu precizie. Modernizările VSD reduc de obicei consumul electric al frământării cu 15-25%.
• Factor de umplere optimizat: Funcționarea sub 0,60 factor de umplere risipește energie deoarece materialul alunecă în jurul rotoarelor fără a genera forfecare productivă. Optimizarea greutății lotului la intervalul 0,70–0,75 reduce energia per kilogram amestecat cu 10–15%.
• Recuperarea căldurii din apa de răcire: Apa de răcire care părăsește camera de frământare la 40–60°C transportă energie termică semnificativă care poate fi recuperată prin schimbătoare de căldură pentru a preîncălzi zonele de depozitare a ingredientelor sau pentru a asigura încălzirea spațiului în lunile de iarnă.
• Eliminarea refrecării inutile de masterbatch: Unele procese compuse prin cablu includ o etapă separată de frezare a morii deschise după frământare. Ingineria ciclurilor de amestecare pentru a elimina acest pas – prin realizarea dispersiei țintei doar în frământat – elimină atât consumul de energie, cât și costul forței de muncă.

Din punct de vedere al emisiilor, compușii de cabluri care conțin substanțe ignifuge cu halogen eliberează fum în timpul amestecării la temperaturi înalte. Procesarea compusului LSZH nu prezintă această problemă, iar creșterea cablurilor LSZH în proiectele de infrastructură la nivel mondial reduce treptat volumele de compuși halogenați procesate prin echipamentele de frământare de cauciuc la nivel global.

Cerințe de întreținere pentru mașinile de frământat cauciuc în serviciul de compuși de cabluri

Prelucrarea compușilor de cabluri este deosebit de solicitantă pentru componentele mecanice ale frământării de cauciuc, datorită naturii abrazive a materialelor de umplere minerale, presiunilor ridicate de umplere necesare și programelor de funcționare continue tipice pentru fabricarea cablurilor. Un program de întreținere structurat este esențial pentru a preveni opririle neplanificate.

• Măsurarea jocului vârfului rotorului: La fiecare 1.000–1.500 de ore de funcționare sau ori de câte ori calitatea dispersiei începe să scadă, măsurați jocul dintre vârfurile rotorului și peretele camerei. Un nou joc tipic este de 1–3 mm; un joc care depășește 6–8 mm indică uzura rotorului care necesită reconstrucție sau înlocuire. Rotoarele uzate reduc intensitatea de forfecare și degradează calitatea dispersiei în mod previzibil.
• Inspecția sigiliului berbec: Garniturile ram împiedică compusul să scape din camera de amestec sub presiunea ram. Defectarea etanșării cauzează contaminarea compusului a sistemului hidraulic și potențiale pericole de siguranță. Inspectați garniturile la fiecare 500 de ore; înlocuiți după un program bazat pe timp la fiecare 2.000–3.000 de ore, indiferent de starea aparentă.
• Curățarea circuitului de răcire: Calcarea minerală și murdăria biologică în circuitele de apă de răcire reduc eficiența transferului de căldură, determinând o creștere a temperaturii lotului. Clătiți și detartrați circuitele de răcire la fiecare 6 luni și tratați apa de răcire în mod continuu cu biocid și inhibitor de calcar.
• Garnitura ușii de descărcare și mecanism de blocare: Ușa de picătură din partea inferioară a camerei de amestecare trebuie să se etanșeze complet în timpul amestecării pentru a menține presiunea pistonului și a preveni scurgerea compusului. Inspectați știfturile de blocare și etanșările la fiecare 200 de ore în serviciul LSZH cu umplere mare.
• Analiza uleiului cutiei de viteze: Trimiteți mostre de ulei lubrifiant pentru cutia de viteze pentru analize de laborator la fiecare 1.000 de ore. Numărul crescut de particule de fier sau cupru indică uzura rulmentului sau a angrenajului și permite intervenția înainte de defecțiunea catastrofală a cutiei de viteze, ceea ce poate scoate din funcțiune un frământat mare timp de 4-8 săptămâni în timp ce se achiziționează piesele.

Instalațiile compuse cu cabluri bugetează de obicei 3–5% din prețul de achiziție al frământării de cauciuc anual pentru întreținerea planificată , cea mai mare parte a acestui cost fiind atribuită recondiționării rotorului (suprafețe de uzură rezistente cu carbură de tungsten sau acoperiri similare) și înlocuirii etanșării.

Comparând frământatul de cauciuc cu tehnologii alternative de amestecare pentru compuși de cabluri

Producătorii de compuși de cabluri evaluează ocazional alternative la mașina de frământat cauciuc. Înțelegerea unde reușesc alternativele și unde sunt scurte clarifică de ce frământatul rămâne dominant în această aplicație.

Concluzia practică a acestei comparații: în fabricarea compusului de cabluri, frământatul de cauciuc este combinat cu foile de moara deschisă din aval pentru 80-90% din scenariile de producție. Framantatorul asigura o dispersie superioara; moara deschisă oferă forma de foi necesară pentru sistemele de alimentare cu extruder. Acestea sunt tehnologii complementare, nu concurente.

Trends Shaping Rubber Kneader Utilizare în prelucrarea compusului de cablu

Mai multe tendințe la nivel de industrie influențează modul în care producătorii de cabluri specifică, operează și optimizează echipamentele de frământare de cauciuc astăzi și în viitorul apropiat.

Creșterea cererii de cablu LSZH

Reglementările privind construcțiile și construcțiile din Europa, Orientul Mijlociu și Asia-Pacific impun treptat cablurile LSZH în infrastructura publică. Piața globală a cablurilor LSZH se extinde cu rate de 7–10% anual în unele regiuni. Pentru producătorii de frământare de cauciuc, aceasta înseamnă o cerere în creștere pentru mașini cu cuplu mare capabile să proceseze compuși de umplutură minerală de 200 phr - o aplicație solicitantă din punct de vedere tehnic, care favorizează echipamentele premium concepute special în detrimentul alternativelor cu costuri reduse.

Compuși pentru cabluri pentru vehicule electrice

Cablurile de încărcare pentru vehicule electrice și cablurile de cablaj de înaltă tensiune pentru vehicule necesită compuși care combină flexibilitate ridicată (pentru îndoiri repetate), rezistență la căldură (125 °C sau mai mare) și rezistență chimică la fluidele auto. Cauciucul siliconic și compușii poliolefinici reticulați procesați pe frământatoarele de cauciuc servesc această piață. Pe măsură ce producția de vehicule electrice crește la nivel global, cererea compusă pentru aceste cabluri specializate crește rapid, punând în funcțiune o capacitate suplimentară de frământat.

Optimizarea proceselor digitale și amestecarea asistată de IA

Unele instalații de cabluri de perspectivă implementează modele de învățare automată care prezic în timp real vâscozitatea lotului Mooney din datele de cuplu și temperatură ale malaxorului, permițând sistemului de control să ajusteze viteza rotorului sau să prelungească ciclul de amestecare înainte de descărcare, mai degrabă decât să descopere vâscozitatea în afara specificațiilor în timpul testării post-batch. Primii care adoptă aceste sisteme raportează îmbunătățiri ale randamentului la prima trecere cu 2-4 puncte procentuale și reduceri ale ratei de deșeuri compuse de 30-40%.

Sustenabilitate Presiunea asupra formulării compusului

Presiunea din ce în ce mai mare pentru eliminarea substanțelor restricționate - anumiți plastifianți, stabilizatori pe bază de plumb din PVC, retardanți de flacără halogenați - conduce la reformularea compușilor cablurilor. Formulările noi se comportă adesea diferit în frământatul de cauciuc decât compușii pe care îi înlocuiesc: vâscozitate mai mare în topitură, interacțiuni diferite umplutură-polimer, cicluri de amestecare mai lungi. Dezvoltatorii de compuși de cabluri trebuie să revalideze ciclurile de amestecare a frământării ori de câte ori se schimbă formulările, adăugând la volumul de muncă de inginerie de proces, dar și creând oportunități de optimizare simultană a consumului de energie și a duratei ciclului lotului.
